Информация\Измерения\Цифровые осциллографы\Осциллографы цифровые TEKTRONIX\Осциллографы цифровые Tektronix: серия THS3000 (изолированные каналы)

Осциллограф портативный THS3014-TK

Цена на момент добавления в каталог (август 2016г.): 608 762,00 руб.

Осциллограф цифровой портативный Tektronix THS3014-TK сочетает в себе высочайшие стандарты безопасности, прочную переносную конструкцию и профессиональные характеристики настольных цифровых осциллографов. Будучи разработанным для специалистов по обслуживанию производства, цифровой осциллограф Tektronix THS3014-TK приспособлен к эксплуатации в суровых производственных условиях и может применяться для тестирования самых различных классов оборудования — от микроэлектроники до силовых электронных цепей. Наличие в цифровом осциллографе Tektronix THS3014-TK гальванической развязки входных каналов позволяет выполнять дифференциальные измерения и измерения в режиме изоляции от цепей заземления. Благодаря питанию от батарей, портативный цифровой осциллограф Tektronix THS3014-TK является удобным инструментом при работе в полевых условиях.

Технические характеристики

Параметры вертикальной системы

  • Количество каналов
    4 изолированных
  • Полоса пропускания
    100 МГц
  • Время нарастания
    3,5 нс
  • Ограничение полосы пропускания
    20 кГц, 20 МГц
  • Связь по входу
    AC, DC
  • Входной импеданс
    1 МОм±1%, 14 пФ±2 пФ
  • Коэффициент вертикального отклонения
    2 мВ/дел…100 В/дел
  • Вертикальное разрешение
    8 бит
  • Погрешность усиления постоянного напряжения
    ±2,1%
  • Максимальное входное напряжение (1 МОм)
    300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема
    300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)
  • Плавающий потенциал
    1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора

Горизонтальная система

  • Максимальная частота дискретизации
    2,5 Гвыб/с (1,25 Гвыб/с - на канал)
  • Максимальная глубина записи
    10 К ;
    30 К в режиме самописца ( 4 мс …2 мин/с)
  • Коэффициент развертки
    5 нс/дел….4 с/дел
  • Погрешность горизонтальной развертки
    ±100 ppm + 0.04 дел

Система синхронизации

  • Источник запуска
    каналы 1,2,3,4
  • Режимы запуска
    авто, нормальный, одиночный
  • Тип связи
    DC, ФВЧ, шумоподавление
  • Уровень запуска
    ± 4 деления
  • Тип запуска
    по фронту: нарастание, спад
    по длительности: от 50 нс
    по событию: от 2 до 99
    по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов
    с прогрессивной разверткой: 14 кГц…65 кГц

Режимы сбора данных

  • Обычный режим
    сэмплирование
  • Пиковый детектор
    8 нс на развертках 5 мкс/дел…120 с/дел
  • Усреднение
    2, 4, 8, 64 выборки
  • Самописец
    на развертках медленнее или равной 4 мс/дел
  • Регистратор данных
    100 кадров во внутреннюю память или USB
  • Сравнение с опорными осциллограммами
    4

Измерения

  • Курсорные измерения
    время, частота (1/T), Вольт, Ватт, время нарастания/спада
  • Автоматические измерения
    21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω
  • TrendPlot™ запись и графическое отображение
    4 автоматических измерения.

Математические операции

  • Сложение, вычитание, умножение, БПФ
  • БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское.
  • Шкала - линейная, логарифмическая

Дисплей

  • Тип
    ЖК, цветной
  • Размер
    6 дюймов (15,3 см)
  • Разрешение
    320х240
  • Формат
    YT или XY

Сохранение

  • 4 опорные осциллограммы
  • 30 осциллограмм во внутреннюю память
  • 10 записей во внутреннюю память со 100 кадрами воспроизведения
  • запись в режиме самописца и TrendPlot™
  • 9 BMP изображений во внутреннюю память,
    256 BMP изображений на USB носитель

Входы/выходы

  • USB-host
  • USB-device
  • Компенсация пробников
    амплитуда 1, 225 Вп-п/частота 500 Гц

Питание

  • Батарея Li-Ion
    10,8 В; перезаряжаемая
  • Время работы от батареи
    7 часов
  • Время заряда батареи
    5 часов
  • Питание сети
    напряжение 100 В…240 В AC±10%
    частота 50 Гц…60 Гц

Массо-габаритные характеристики

  • Размеры
    265 х 190 х 70 мм
  • Вес
    2,2 кг (с батареей)

Стандартная комплектация

  • пассивные пробники THP0301-Y/B/M/G 300 МГц 10X;
  • литий-ионная аккумуляторная батарея, рассчитанная на 7 часов работы;
  • ручка и ремешок;
  • кабель с разъемами USB-A и miniUSB-B для подключения к ПК;
  • руководство по вводу в эксплуатацию и по безопасности;
  • компакт-диск с документацией (063-4379-хх, языки документации: английский, французский, немецкий, испанский, итальянский, португальский, корейский, японский, упрощённый и традиционный китайский, русский);
  • сетевой адаптер с кабелем питания;
  • мягкая сумка ACHHS (для базовой модели); ПО OpenChoice® для работы с настольным ПК;
  • сертификат калибровки и документ о регистрации системы контроля качества ISO9001; гарантия на 3 года.

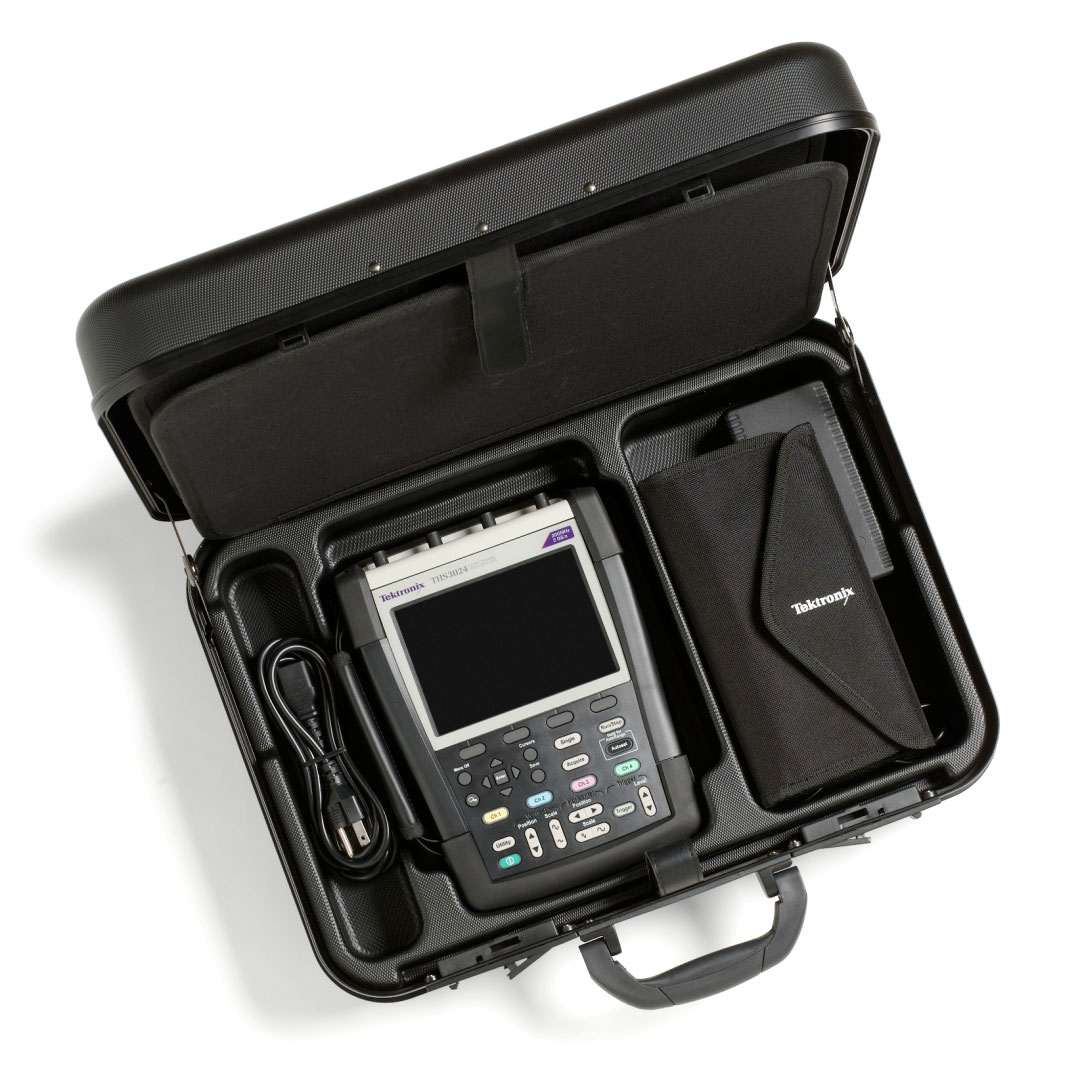

В комплект поставки моделей с индексом TK дополнительно входят:
  • специальный жёсткий кейс,
  • мягкий чехол для пробника,
  • два набора принадлежностей для замены пробника.
